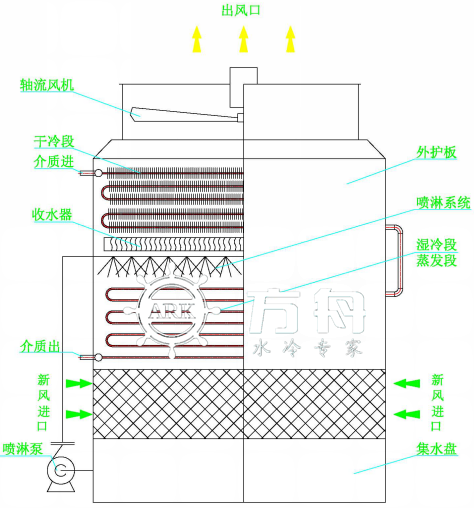

蒸發式空冷器運行原理圖

















蒸發式空冷器運行原理：蒸發式空冷器（干濕空冷器）是將濕式空冷與蒸發冷、傳熱與傳質過程融為一體的新型節能換熱設備。在蒸發式冷凝器（冷卻器）的基礎上增加預冷段換熱器，高溫介質在進入冷凝盤管（濕冷段或蒸發段）前，先通過翅片干冷段，利用從盤管排出的低溫濕空氣對其進行大風量大溫差的冷卻，使翅片管內的高溫介質得到預冷后再進入冷凝盤管，噴淋水由噴淋水泵送至冷凝盤管上部的噴淋系統，將噴淋水均為的噴淋到冷凝盤管表面，噴淋水完全覆蓋在盤管表面形成水膜，盤管內的高溫介質與盤管外的水和空氣進行熱交換，軸流風機強制空氣通過冷凝盤管和噴淋水，管外噴淋水蒸發吸熱，部分噴淋水變成水蒸氣蒸發吸走熱量，熱空氣中的水和未蒸發的水被擋水板（收水器）截住落入水盤，由水泵再循環至噴淋水系統，噴淋到盤管表面，如此進行循環冷卻。散失到空氣中的水由水位調節器控制補充。





蒸發式空冷器產品特點：





1、 將水的蒸發與空氣冷卻、傳熱與傳質過程融為一體，利用空氣冷卻的翅片預冷段和水膜蒸發段相結合強化換熱。





2、 系統整體投資費用少，運行故障少，維護檢修時間短、運行費用低。





3、 可以一次實現工藝流體的冷凝和冷卻，不必再裝設其它的冷卻裝置和涼水塔。





4、 合理的熱負荷配比，對入口介質先采取有效預冷措施；避開管外結垢敏感區大大減緩蒸發段結垢現象。





5、 空冷、蒸發冷多元組合，適用范圍廣，除霧防垢性能好，冬季可實現無水干運行，極大地節約水耗和運行費用。





6、 運用變頻等自動控制技術，工藝指標控制精確。





7、 盤管束進行柔性化設計，有效消除設備制造及運行過程中的熱應力。





8、 模塊化設計，制造、安裝、檢修、維護方便。

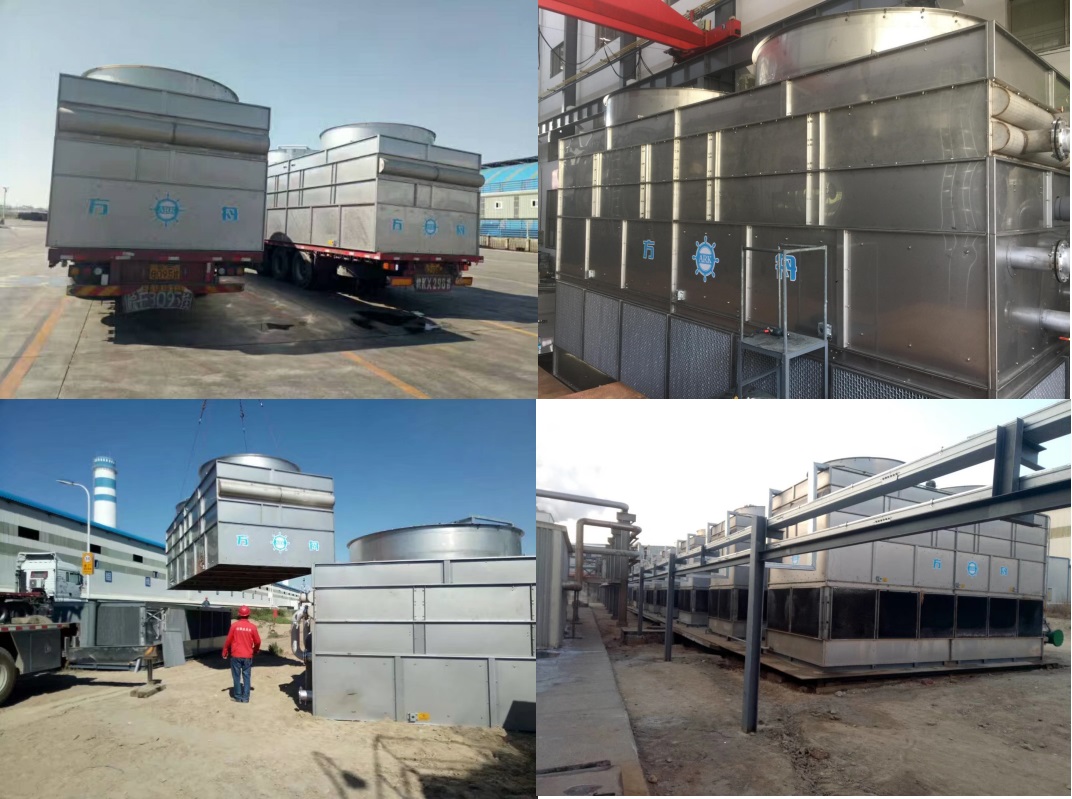

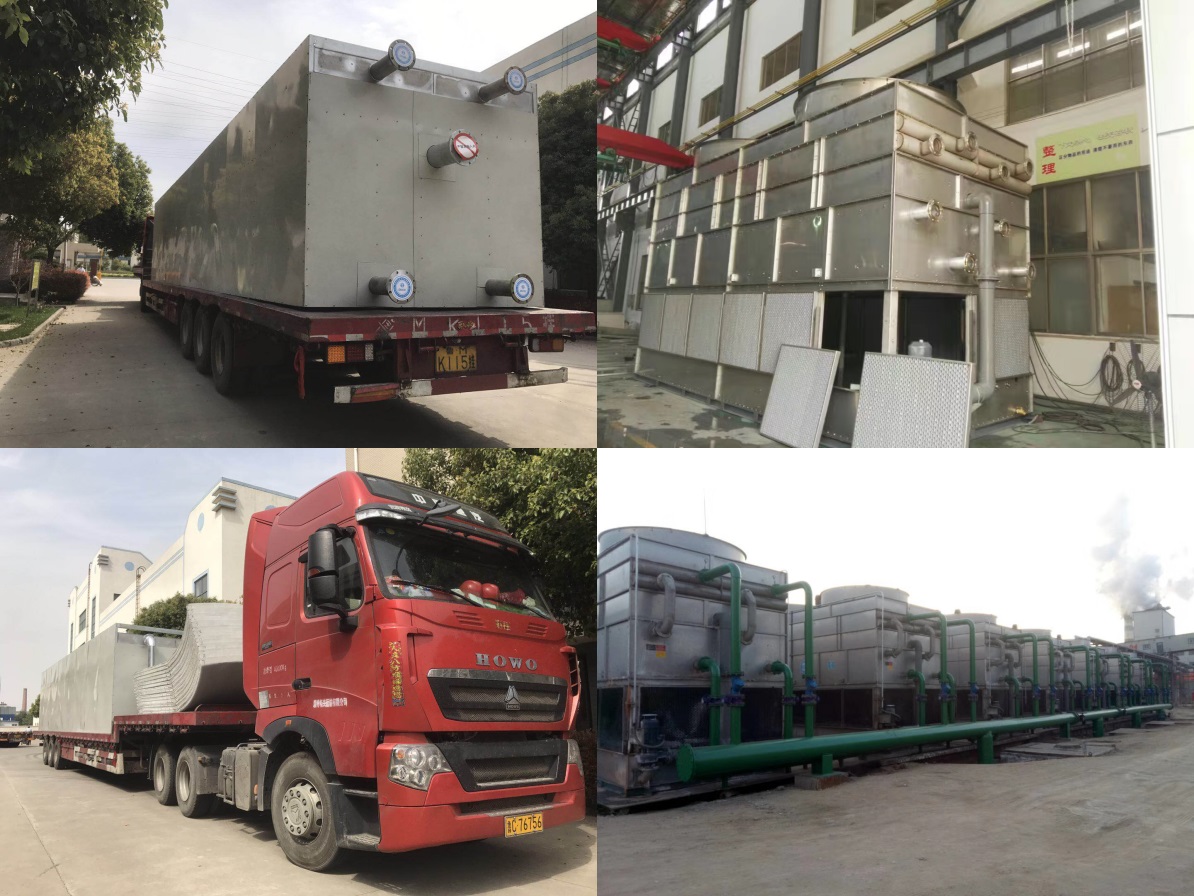

正在使用中的客戶：





新疆東方希望碳素公司















山東京博石化公司
